無人機傾斜攝影測量技術介紹
無人機傾斜攝影，也被稱為無人機空中攝影測量（Aerial Photogrammetry）或傾斜航空攝影（Oblique Imagery），是一種利用無人機攜帶高清相機在空中進行的攝影技術。相較于傳統的地面攝影或衛星攝影，無人機傾斜攝影提供了更大的靈活性和更高的分辨率，能夠拍攝出近乎全景的影像。
在執行傾斜攝影時，無人機通常配備多個相機，它們?cè)陲w行過程中按照特定的角度和間隔進行拍攝，形成一系列重疊的影像。這些影像經過特殊的后期處理，如多視圖匹配、攝影測量、三維重建等技術，可以生成詳細的數字高程模型（DEM）、正射影像圖（DOM）以及數字表面模型（ DSM）。這種技術在城市規劃、地形測繪、房產測繪、文化遺產保護、環境監測、基礎設施檢查等多個領域都有廣泛應用。
無人機傾斜攝影的優點包括：
1. 高效率：可以快速覆蓋大范圍區域，節省人力和時間。
2. 高分辨率：圖像質量高，細節清晰。
3. 可控性：飛行高度和拍攝角度可以根據需求進行精確控制。
4. 靈活性：可以適應復雜的地形和難以到達的地方。
總之，無人機傾斜攝影技術結合了無人機的機動性和航空攝影的精度，已經成為現代測繪和遙感技術的重要組成部分。
無人機傾斜攝影測量技術（Unmanned Aerial Vehicle (UAV) Oblique Photography Surveying）是一種通過無人機搭載多角度相機進行高精度空間數據采集的技術。它結合了無人機的機動性、航拍技術和攝影測量技術，能夠高效、準確地獲取地面的三維信息。
以下是該技術的主要步驟：
1. **飛行規劃**：根據項目需求，使用專門的飛行規劃軟件設計無人機的飛行路徑，確保相機覆蓋目標區域并保證影像間的重疊率，通常要求重疊率在60%至80%之間。
2. **空中拍攝**：無人機搭載多相機系統，按照規劃的航線進行飛行，相機在飛行過程中按預定的角度進行拍照，通常包括正射照片和傾斜照片，正射照片主要用于創建正射影像圖，傾斜照片則用于三維重建。
3. **影像處理**：收集的原始照片經過計算機處理，包括輻射糾正、幾何校正、多視圖匹配、點云生成等步驟，形成數字影像和點云數據。
4. **三維建模**：通過攝影測量算法，從點云數據中提取出地形、建筑物等對象的三維模型，包括數字表面模型（DSM，描述地形表面的模型）、數字高程模型（DEM，描述地形起伏的模型）以及數字正射影像圖（DOM，像片經過投影校正后的正視圖）。
5. **數據分析與應用**：生成的三維模型可用于各種應用，如城市規劃、土地調查、環境監測、災害評估、房地產測繪等，為決策提供依據。
無人機傾斜攝影測量技術因其高效率、低成本和靈活性，已經在許多領域得到了廣泛應用，成為現代測繪和遙感技術的重要工具。
南京環球測繪儀器有限公司提供RTK/GPS、千尋知寸CORS賬號、全站儀、水準儀、經緯儀、垂準儀、無人機等測繪儀器的銷售、租賃、檢定、校正、維修等服務，也承接測繪培訓與各種內外業工程測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。
更多相關
測繪無人機在災害治理中的應用
7月23日晚，老撾南部阿速坡省一座水電站發生潰壩事故，泄出50億立方米洪水，造成26人喪生、數百人失蹤，超過6600名村民無家可歸。正在老撾執行自然資源部所屬衛星測繪應用中心航空航天遙感國際合作任...
電離層對RTK信號的影響及解決方案
電離層對RTK信號的影響及解決方案近年來，許多從事基礎設施建設的測量人反映RTK信號不穩定、精度不高。在焦急的情況下，他們不禁質疑：“CORS服務水平為何逐年下降？”我們理解大家的擔憂，但要找到問題的...
徠卡MS60全站掃描儀在輕軌高架梁體檢測中的應用
中鐵蕪湖某制梁場是重要的軌道梁生產基地，專用于生產架設于橋墩上的PC軌道梁。軌道梁生產規格要求控制在與設計值誤差不大于3mm，軌道直線段的梁體一般為規則的長方體，檢測起來比較容易；但在緩和曲線和圓...
一文讀懂我國現代測繪基準體系建設
建設現代測繪基準提升服務保障能力 ——李維森就國家現代測繪基準體系建設與應用答記者問 《全國基礎測繪中長期規劃綱要(2015-2030年)》明確提出了我國基礎測繪發展的主要任務——加...

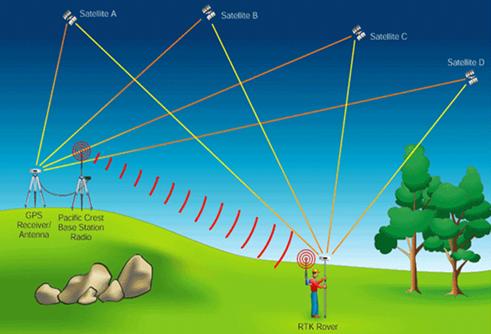

什么是RTK？有了RTK差分,無人機精度就厘米級了?
不知從什么時候開始以支持RTK差分為賣點的飛控就如雨后春筍一樣,甚至一些消費級無人機品牌亦推出了自己的差分飛控產品。宣傳口號一般都是“厘米級精度”,但真的有了RTK差分,就到了厘米級精度了嗎? ...
利用水準儀、經緯儀、垂準儀完成設計坡度與鉛垂線的測設
設計坡度的測設 設計坡度的測設就是根據一點的高程，在給定方向上連續測設一系列坡度樁，使樁頂連線構成已知坡度。如圖10-11所示，設A點高程為HA，AB間水平距離為DAB，試從A點沿AB方向測設設...
記錄歷史，傳承文明—影像RTK助力歷史建筑保護 中海達V5 北斗海達TS6
廣東歷史建筑是人類物質文明和精神文明的產物，是人類歷史的見證留存。由于自然地理氣候等原因，歷史建筑逐漸破敗消亡，保護歷史建筑傳承歷史刻不容緩。近年來，通過實景三維技術對歷史建筑進行精細化重建，能夠...

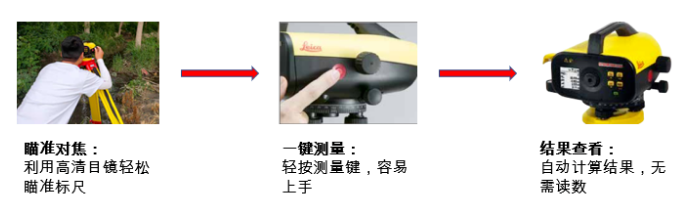

水準測量利器——徠卡Sprinter系列電子水準儀
